مقدمه: پلاک تابلوبرق نه تنها شناسنامه فنی تجهیزات شماست، بلکه طبق استانداردهای شرکت توزیع برق، نصب آن برای رعایت ایمنی و دریافت تاییدیهها الزامی است. این پلاکها با نمایش دقیق اطلاعاتی نظیر ولتاژ کاری، جریان نامی و هشدارها، از خطاهای انسانی جلوگیری کرده و هویت برند سازنده را به نمایش میگذارند. در ادامه این مطلب، به بررسی بهترین متریال برای ساخت پلاکهای صنعتی و نکات حیاتی در انتخاب یک پلاک ماندگار و باکیفیت خواهیم پرداخت.
پلاک تابلوبرق چیست و چه کاربردی در صنعت دارد؟
این پلاک به عنوان یک شناسه یا برچسب اطلاعاتی، بر روی تابلوهای برق نصب میشود تا اطلاعات مهمی نظیر ولتاژ کاری، جریان نامی، سطح حفاظتی، و … را نمایش دهد. پلاک روی تابلو به کاربران کمک میکند تا با یک نگاه، اطلاعات ضروری و حیاتی مربوط به تابلوبرق را مشاهده کرده و از درستی نصب و استفاده از تجهیزات مطمئن شوند. به طور کلی پلاک ها با دو کاربرد اصلی قابل بررسی میباشد.
پلاک مشخصات :
در محیطهای صنعتی، برای اطمینان از عملکرد صحیح تجهیزات تابلوهای برق از پلاک استفاده می شود. این پلاک ها به تکنسینها کمک میکند تا به سرعت اطلاعات لازم را به دست آورند و اقدامات لازم را انجام دهند.
پلاک هشدار:
این پلاک علائم هشدار، نکات و دستورالعمل های ایمنی را نمایش میدهد که به کاربران در استفاده صحیح و ایمن از تجهیزات کمک میکند.
نصب پلاک فلزی روی تابلوها و سایر تجهیزات برق از اهمیت بالایی برخوردار میباشد و علاوه بر جنبه تبلیغاتی و ارائه اطلاعات فنی، در ایمنی و مدیریت صحیح تجهیزات نیز نقش بسزایی دارد و برای جلوگیری از خطاهای انسانی، آگاهی از مشخصات تجهیزات و اطمینان از رعایت استانداردهای الکتریکی ضروری است.
برای مثال، اگر مشخصات ولتاژ یا جریان نامی بر روی پلاک تابلوبرق به درستی ذکر نشده باشد، ممکن است در صورت بروز خطا یا اضافه بار، سیستم دچار آسیب شود یا حتی خطرات جدیتری مانند آتشسوزی ایجاد کند. همچنین، در شرایط اضطراری، اطلاعات درج شده بر روی پلاک تابلوبرق میتواند به سرعت به تکنسینها و تیمهای نجات کمک کند تا مشکل را شناسایی و برطرف کنند.
بررسی انواع جنس پلاک بر اساس محیط نصب:
پلاکهای تابلوبرق با توجه به نوع کاربرد و نیازهای سیستم به چند دسته تقسیم میشوند:
پلاک های فلزی
این پلاکها به دلیل مقاومت بالا در برابر شرایط محیطی سخت، بیشتر در تابلوهای برق صنعتی و خارجی استفاده میشوند. مواد اصلی ساخت این پلاکها شامل استیل ضد زنگ، آلومینیوم و برنج است.
پلاک های پلاستیکی
این نوع پلاکها سبکتر و ارزانتر از پلاکهای فلزی هستند و معمولاً در تابلوهای برق داخلی یا در محیطهای کمخطرتر استفاده میشوند. به عنوان مثال میتوان مارک های پانتوگراف را نام برد.
طبق مصوبات شرکت توزیع برق، نصب پلاک مشخصات و هشدار (خطرمرگ) بر روی تابلوهای برق صنعتی و خانگی توسط سازندگان، الزامیست. برخورداری پلاکها از دوام و ماندگاری بالا بسیار حائز اهمیت است و زمان سفارش میبایست به آن توجه کرد، زیرا برای تعمیر یا تعویض قطعات داخل تابلو، دسترسی به اطلاعات درج شده در پلاکها، بسیار مهم است.
مزایای استفاده از پلاک های آلومینیومی در تابلوهای برق:
پلاک آلومینیومی یکی از پرکاربردترین انواع پلاکها در این صنعت به شمار میرود. ویژگی هایی مثل: قابلیت چاپ افست، برخورداری از مقاومت در برابر خوردگی، زنگزدگی و همچنین نمایش اطلاعات با وضوح بالا، سبب شده است تا علاوه بر تابلوهای برق در سایر موارد از قبیل: قطعات و تجهیزات برقی، ترانسهای توزیع، قرقرههای کابل و … نیز از پلاکهای آلومینیومی استفاده شود. در ادامه به با این ویژگیها بیشتر آشنا میشویم.
مقاومت در برابر خوردگی:
آلومینیوم در برابر خوردگی، مقاومت بالایی دارد و در شرایط سخت از ماندگاری قابل قبولی برخوردار است.
سبک بودن:
آلومینیوم، فلزی سبک است که به راحتی جابجا میشود و در عین حال طول عمر بالایی دارد.
چاپ پذیری و وضوح بالا:
پلاک آلومینیومی تابلوبرق قابلیت چاپ افست را دارد. این روش میتواند اطلاعات را با وضوح بالا و حتی رنگی چاپ کند.
برجسته سازی :
پلاک الومینیومی قابلیت برجستهسازیِ قسمتهای دلخواه را نیز دارد.
قیمت اقتصادی:
به دلیل دوام بالا، نیاز به تعویض نداشته و به کاهش هزینه نگهداری کمک میکند.
مراحل ساخت و چاپ پلاک های صنعتی:
تولید پلاک تابلوبرق شامل مراحل متعددی است که انجام دقیق هر مرحله میتواند در افزایش کیفیت محصول نهایی، تاثیرگذار باشد. بخشی از این مراحل به شرح زیر است:
روش چاپ افست با ورنی کوره ای:
در ساخت پلاک آلومینیومی به روش افست، انتقال اطلاعات یا طرح مورد نظر با استفاده از زینک انجام میشود. اعمال پوششهای محافظتی مانند ورنی و قرار گرفتن داخل کوره برای افزایش مقاومت و ماندگاری انجام میشود.
استفاده از آلومینیوم باکیفیت و خالص برای تضمین دوام و مقاومت پلاک بسیار مهم است. دقت در برشکاری و حمل، علاوه بر کیفیت، در محافظت از تجهیزات چاپ نیز تاثیرگذار است.
انجام سوراخکاری و برجستهسازی قسمتهای دلخواه در یک مکان و با پرسهای سنگین. بررسی کیفیت برای اطمینان از مطابقت با استانداردهای مورد نظر. (نکته: آبکاری ورق باعث افزایش کیفیت چاپ و همچنین مانع از خوردگی ورق میشود)
روش حکاکی لیزری و اسیدکاری:
در مواردی که پلاک تابلوبرق جنس استیل باشد برای ساخت از روش حکاکی با لیزر و یا اسیدکاری استفاده می شود. این روش نیز باعث میشود که اطلاعات حتی در شرایط سخت محیطی نیز خوانایی خود را حفظ کنند.
روش استاتیک:
پوشش استاتیک: این روش نیز برای سفارشات پلاک آلومینیومی تابلو البته با تعداد محدود کاربرد دارد. در این روش پس از ایجاد یک لایه رنگ پودری روی ورق آلومینیوم، طرح مورد نظر با لیزر حک می شود.
مشخصات فنی که باید روی پلاک درج شوند:

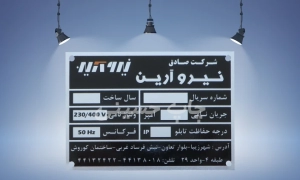

تمامی تابلوهای توزیع برق در ساختمانها، برجها، مراکز تجاری، پالایشگاهها، پتروشیمیها و … دارای پلاک مشخصات میباشند. پلاک فلزی با هدف نمایش اطلاعات فنی و همچنین نام، آدرس و لوگوی سازنده نصب میشود. این اطلاعات شامل موارد زیر میباشد:
- نام و لوگو: این بخش نشان میدهد که تابلوبرق توسط کدام شرکت تولید شده است.
- مدل و سریال: این اطلاعات برای ردیابی و شناسایی دقیق تابلوبرق و اجزای آن مورد استفاده قرار میگیرد.
- ولتاژ کاری: ولتاژی که تابلوبرق برای کارکرد ایمن طراحی شده است.
- جریان نامی: بیشترین جریانی که تابلوبرق میتواند به طور مداوم و بدون خطر در آن کار کند.
- سطح حفاظت (IP Rating): نشان دهنده مقاومت تابلوبرق در برابر نفوذ آب و گرد و غبار.
- استانداردهای ایمنی: اشاره به استانداردهای ملی یا بینالمللی که تابلوبرق بر اساس آنها ساخته شده است.
نکات مهم در انتخاب پلاک مشخصات تابلوبرق:
برای انتخاب پلاک مناسب، باید به نیازهای خاص سیستم دقت شود. از جمله نکاتی که باید مد نظر داشت میتوان به موارد زیر اشاره نمود:
مقاومت در برابر شرایط محیطی: باید اطمینان حاصل کرد که پلاک در برابر عواملی مانند رطوبت، حرارت، مواد شیمیایی و نور خورشید مقاوم است.
خوانایی و وضوح: اطلاعات درج شده بر روی پلاک باید به گونهای باشد که به راحتی قابل خواندن باشد.
ثبات و دوام: پلاک باید به گونهای نصب شود که در طول زمان از تابلو جدا نشود یا آسیب نبیند.
نصب و نگهداری پلاک:
نصب پلاک تابلوهای برق نیاز به دقت و توجه دارد. پلاک باید در قسمتی از تابلو (معمولا روی درب) نصب شود که به راحتی قابل خوانده شدن باشد. بهتر است پس از نصب، اطمینان حاصل شود که پلاک در جای خود محکم و اطلاعات به راحتی قابل خواندن باشد.
اگر چه میتوان پلاک تابلوبرق را به صورت چسبدار تولید نمود، اما از پیچ و مهره یا پرچ نیز برای نصب استفاده میشود. محل عبور پرچ در چهار سمت پلاک به صورت پانچ شده تحویل میشود تا علاوه بر سهولت در نصب، دقت آن نیز افزایش یابد.
پلاک آلومینیومی تابلوبرق نیاز به مراقبت و نگهداری خاصی ندارد. تمیز کردن منظم و بررسی دورهای که در صورت وجود هرگونه آسیب یا خرابی، به موقع تعویض شود و همچنین استفاده از پوشش محافظ مانند ورنی میتواند به افزایش مقاومت پلاک در برابر شرایط محیطی سخت کمک کند.
قیمت پلاک تابلوبرق و جمع بندی:
قیمت بر اساس تعداد سفارش، ابعاد و تعداد رنگ محاسبه میشود. اگر چه امکان تولید یک عدد نیز وجود دارد ولی باید در نظر داشت، هر چه تعداد سفارش بیشتر باشد، فی واحد کمتر میشود.
برای استعلام قیمت پلاک تابلوبرق به شماره ۹۱۲۲۱۳۸۶۰۹ در تلگرام پیام ارسال نمایید. این پلاک، علیرغم اندازه کوچک خود، نقش بسیار بزرگی در ایمنی و عملکرد صحیح سیستمهای الکتریکی دارد. پلاکهای آلومینیومی با مقاومت و دوام بالا نسبت به سایر مدلها، کاربرد بیشتری دارند.
از مشتریان و فعالان در صنعت برق:
در نهایت، پلاک روی تابلو، تضمینکننده عملکرد بهینه و ایمن تجهیزات الکتریکی در محیطهای مختلف خواهد بود. بنابراین، در هر پروژه الکتریکی، باید به پلاکهای تابلو توجه ویژهای داشت و از اهمیت آنها غافل نشد. از فعالان در صنعت برق که افتخار همکاری داشتهایم:
